0. Contexte
L’intégration de solutions domotiques au sein de nos foyers continue de progresser, et la gestion automatisée des volets roulants représente une avancée significative en termes de confort, de sécurité et d’efficacité énergétique. Le module SONOFF Smart Roller Shutter Switch, également désigné sous les appellations Dual RBS et Mini RBS, se positionne comme une solution pertinente pour cette intégration. Examinons en détail ses caractéristiques et son potentiel.
1. Descriptif du module
Le SONOFF Smart Roller Shutter Switch constitue une solution compacte et polyvalente pour la motorisation de volets roulants existants. Les caractéristiques techniques principales, déduites des informations disponibles, sont les suivantes :
- Fonctionnalité principale : Pilotage bidirectionnel des moteurs de volets roulants (montée, descente, arrêt). (mais pas que …)
- Connectivité : Wi-Fi IEEE 802.11 b/g/n 2.4GHz
- Protocoles pris en charge : Wifi via eWeLink. L’intégration possible dans Jeedom et HA, Matter
- Modes de contrôle :
- Via l’application mobile eWeLink (iOS et Android).
- Par commandes vocales via des assistants tels qu’Amazon Alexa et Google Assistant (configuration via eWeLink requise).
- Programmation d’horaires et de temporisateurs.
- Ewelink remote
- Alimentation :00-240V~ 50/60Hz 1A Max
- Dimensions : 39.5x33x16.8mm
- Compatibilité moteur : Compatible avec la majorité des moteurs de volets roulants à 4 fils (phase, neutre, montée, descente, terre).
2. Procédure d’installation via l’application eWeLink
L’installation du module SONOFF Smart Roller Shutter Switch s’effectue via l’application mobile eWeLink, disponible sur les plateformes iOS et Android.
2.1 Installation électrique
Attention : Risque d’électrocution !
IL EST IMPÉRATIF DE FAIRE APPEL À UN ÉLECTRICIEN QUALIFIÉ.
Avant toute intervention sur un tableau électrique :
- Coupez l’alimentation générale à l’aide du disjoncteur principal.
- Vérifiez l’absence de tension sur les circuits concernés à l’aide d’un outil homologué (multimètre ou VAT – vérificateur d’absence de tension).
- Apposez un message clair sur le tableau indiquant que des travaux sont en cours et interdisant la remise en service du courant.
Rappel : Ne réalisez aucune opération électrique sans les équipements de protection individuels adaptés (gants isolants, outils à manche isolé).
Coupez l’alimentation électrique au niveau du disjoncteur pour garantir la sécurité.
Identifiez les conducteurs de votre moteur de volet roulant (phase, neutre, montée, descente, terre si présent) ainsi que l’emplacement prévu pour l’installation du module (généralement derrière l’interrupteur mural ou dans le boîtier du moteur).

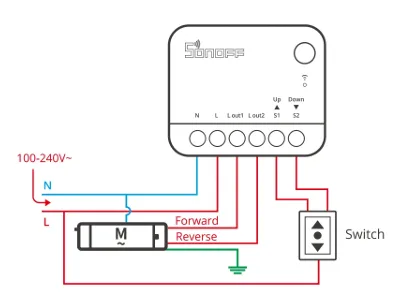

Connectez les conducteurs du moteur et l’alimentation secteur aux bornes correspondantes du module SONOFF comme le schéma ci dessous :
Si vous avez un interrupteur à bouton poussoir
Si vous avez un interrupteur à bouton Haut, Bas et Stop
Une fois le câblage achevé et vérifié, rétablissez l’alimentation électrique.
Voici le module en test
2.2 Installation eWelink
- Téléchargez et installez l’application eWeLink sur votre smartphone si ce n’est pas déjà fait.
- Créez un compte utilisateur ou connectez-vous à un compte existant.
- Appuyez sur l’icône « + » pour ajouter un nouvel appareil.
- En parallèle rester appuyer sur le bouton du module jusqu’à ce qu’il clignote 2 courts et 1 long
- Appairer votre wifi
- Recherche de périphériques
- Le module est repérer
Renommer le
- Et le voila appairer, initialisation débute
le volet se calibre
une fois calibrer on a exactement le pourcentage d’ouverture ou de fermeture du volet
2.3 Options
Plusieurs options s’offre à vous dans l’application ewelink
on peut inverser le sens du moteur

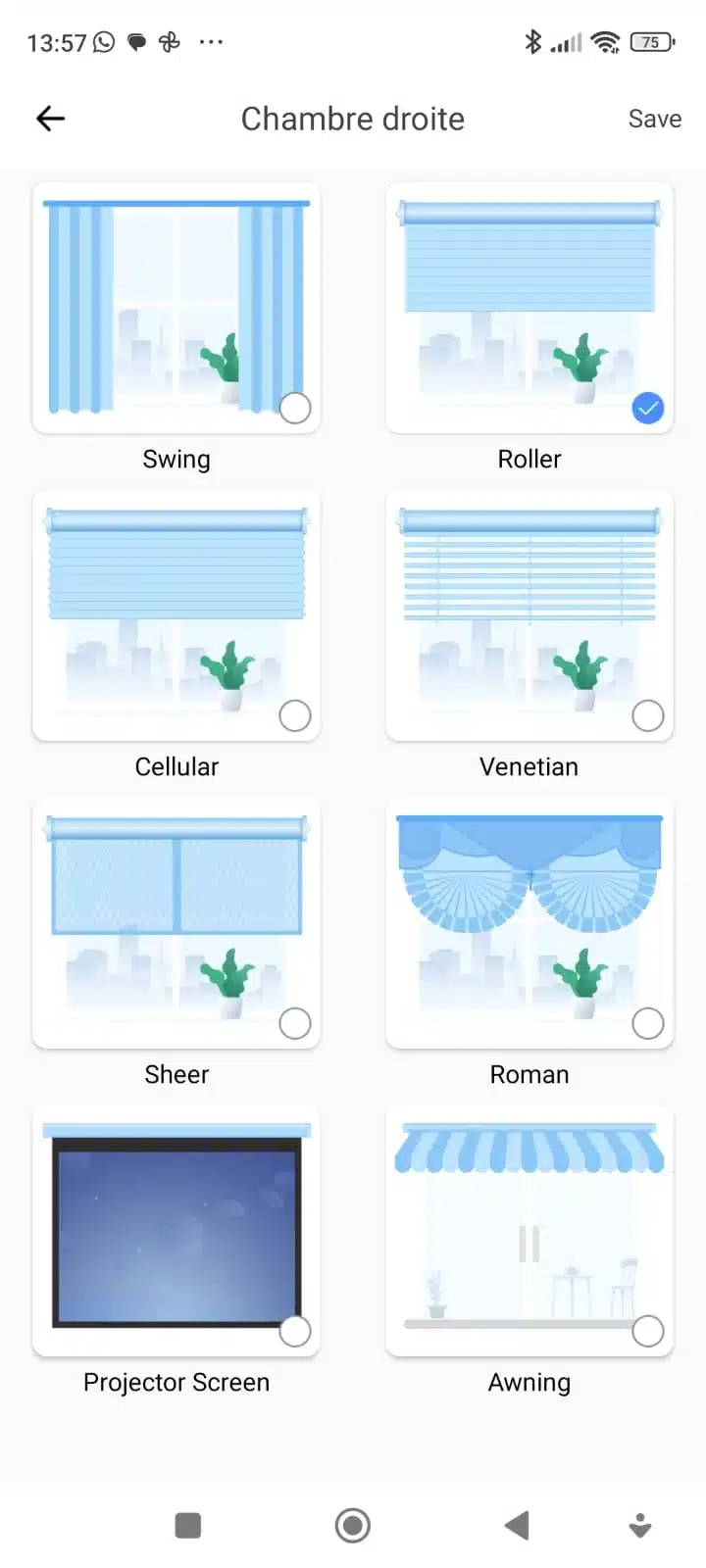

Spécifier le type de moteur , et oui il ne fait pas que les volets roulant !
Choisir le type d’interrupteur
Mise a jour automatique
3. Intégration avec Jeedom
L’intégration du SONOFF Smart Roller Shutter Switch avec la plateforme domotique Jeedom offre de nombreuses possibilités d’automatisation personnalisée. Voici la procédure générale pour l’appairage :
- Installation du plugin eWeLink (si nécessaire) :
- Connectez-vous à l’interface web de votre Jeedom.
- Naviguez vers « Plugins » > « Gestion des plugins ».
- Recherchez « eWejee » dans le store Jeedom et installez le plugin si ce n’est pas déjà fait.
- Configurez le plugin en renseignant vos identifiants de connexion eWeLink (adresse e-mail et mot de passe).
- Appairage du module :
- Dans la configuration du plugin eWejee sur Jeedom, une option de synchronisation des appareils eWeLink devrait être disponible.
- Lancez la synchronisation. Jeedom devrait détecter automatiquement le module SONOFF Smart Roller Shutter Switch que vous avez préalablement configuré dans l’application eWeLink.
Idem dans wifilight V2
Pour le moment si tout remonte dans jeedom le module n’étant pas sorti officiellement il n’est pas encore intégré correctement mais ce n’est qu’une question de temps
4. Intégration avec Home assistant
Je vous conseille d’utiliser Sonofflan qui est selon moi plus efficace que l’iframe Ewelink qui elle est officielle…
4.1 Installation de SonoffLAN
Préparer Home Assistant
L’installation de HACS est recommandée pour faciliter la gestion des intégrations. Une fois HACS installé et Home Assistant redémarré, accédez à HACS > Intégrations, recherchez SonoffLAN et installez-le. Où clique ci-dessous :
Ajouter SonoffLAN dans Home Assistant
Rendez-vous dans Paramètres > Appareils et services > Ajouter une intégration, recherchez SonoffLAN et entrez vos identifiants eWeLink

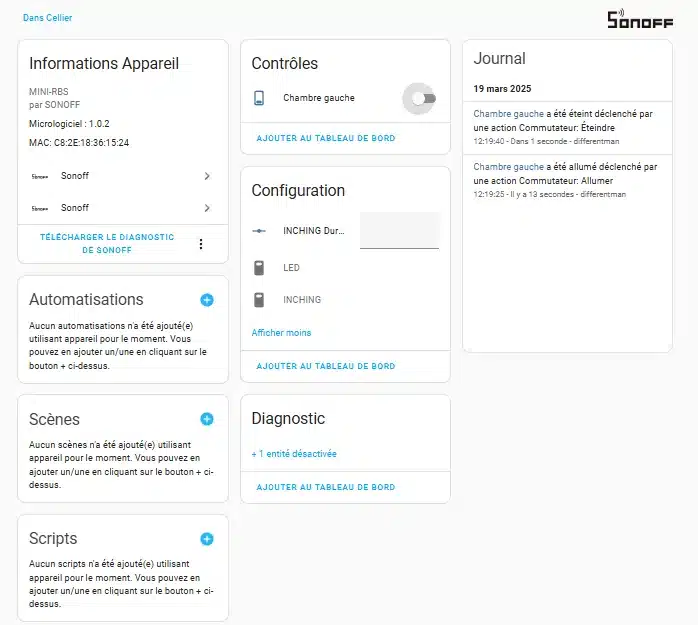

Une fois cette configuration terminée, vos appareils Sonoff seront accessibles localement, offrant une gestion plus fluide et sans dépendance aux serveurs distants.
Malheureusement là encore pas encore intégré correctement mais cela ne saurait tardé !
4.2 Ewelink
J’ai quand meme verifié sur iframe Sonoff mais pas compatible pour le moment
5. Conclusion
Avantages :
- Coût compétitif : Les produits SONOFF se distinguent par leur prix abordable, rendant l’automatisation des volets roulants plus accessible.
- Simplicité d’installation (via eWeLink) : L’application eWeLink offre une interface utilisateur intuitive
- Qualité de finition : SI dans le passé certain appareil Sonoff laissait à désirer nous avons depuis plusieurs années une belle montée en gamme, et ce module ne fais pas défault.
- Compatibilité étendue avec les plateformes domotiques courantes : La prise en charge de Jeedom et Home Assistant constitue un atout majeur pour les utilisateurs de ces systèmes.
- Fonctionnalité de contrôle à distance : La possibilité de piloter les volets à distance via l’application eWeLink et matter offre une grande flexibilité. Notamment avec les assistant vocaux
- Fonctionnalités intelligentes intégrées : Programmation horaire, temporisateurs, contrôle vocal via les assistants populaires.
- Encombrement réduit (Mini RBS) : Facilite l’intégration dans les boîtiers d’encastrement existants.
Inconvénients :
- Nécessité potentielle d’un fil neutre : Ceci peut représenter une contrainte dans les installations électriques plus anciennes. Généralement le neutre se trouvera au niveau du volet donc cela reste possible…
- Dépendance au cloud eWeLink : L’intégration standard avec Jeedom et Home Assistant repose sur une connexion internet et la disponibilité du cloud eWeLink. On ne sait pas ce jour s’il sera pilotable en LAN
En conclusion, le SONOFF Smart Roller Shutter Switch représente une solution intéressante et économiquement avantageuse pour l’automatisation des volets roulants. Sa compatibilité avec eWeLink, Matter, Jeedom et Home Assistant en fait un choix polyvalent pour de nombreux projets de maison intelligente. Il est cependant crucial de vérifier attentivement les spécifications du modèle, notamment concernant la nécessité du fil neutre, et d’évaluer vos besoins et vos compétences techniques pour sélectionner la méthode d’intégration la plus appropriée.
J’espère que cet article vous aura plu et n’oubliez pas que la vie est une fête
Loïc
